Voies d'accès renforcées avec des géogrilles &
Aires de stationnement des grues dans la construction de parcs éoliens
Améliorez la portance grâce aux géotextiles pour favoriser le développement de l'énergie éolienne.
L’énergie éolienne est un levier majeur pour atteindre les objectifs de protection du climat et l’indépendance vis-à-vis des énergies fossiles. La construction d’éoliennes et de parcs éoliens peut poser d’importants défis aux ingénieurs en charge de la planification et de la conception, notamment en matière de préservation des
ressources et de stabilité.
Les solutions géotextiles offrent un soutien stratégique pour améliorer la sécurité et la durabilité de la construction des voies d’accès, des plateformes de travail pour les grues et des zones de stockage. Lorsque des travaux de terrassement doivent être réalisés sur des sols peu portants, vous pouvez vous appuyer
sur les géogrilles, géotextiles et solutions systèmes de haute performance proposées par HUESKER.
Vous pouvez également tirer parti de notre expertise, de nos sites de production à la pointe de la technologie, de notre rigoureux système de management de la qualité et de nos solutions d’ingénierie sur mesure, adaptées à chaque projet. Nous serions ravis de vous accompagner dans la planification, la conception, l’estimation
des coûts et la mise en oeuvre de vos projets.

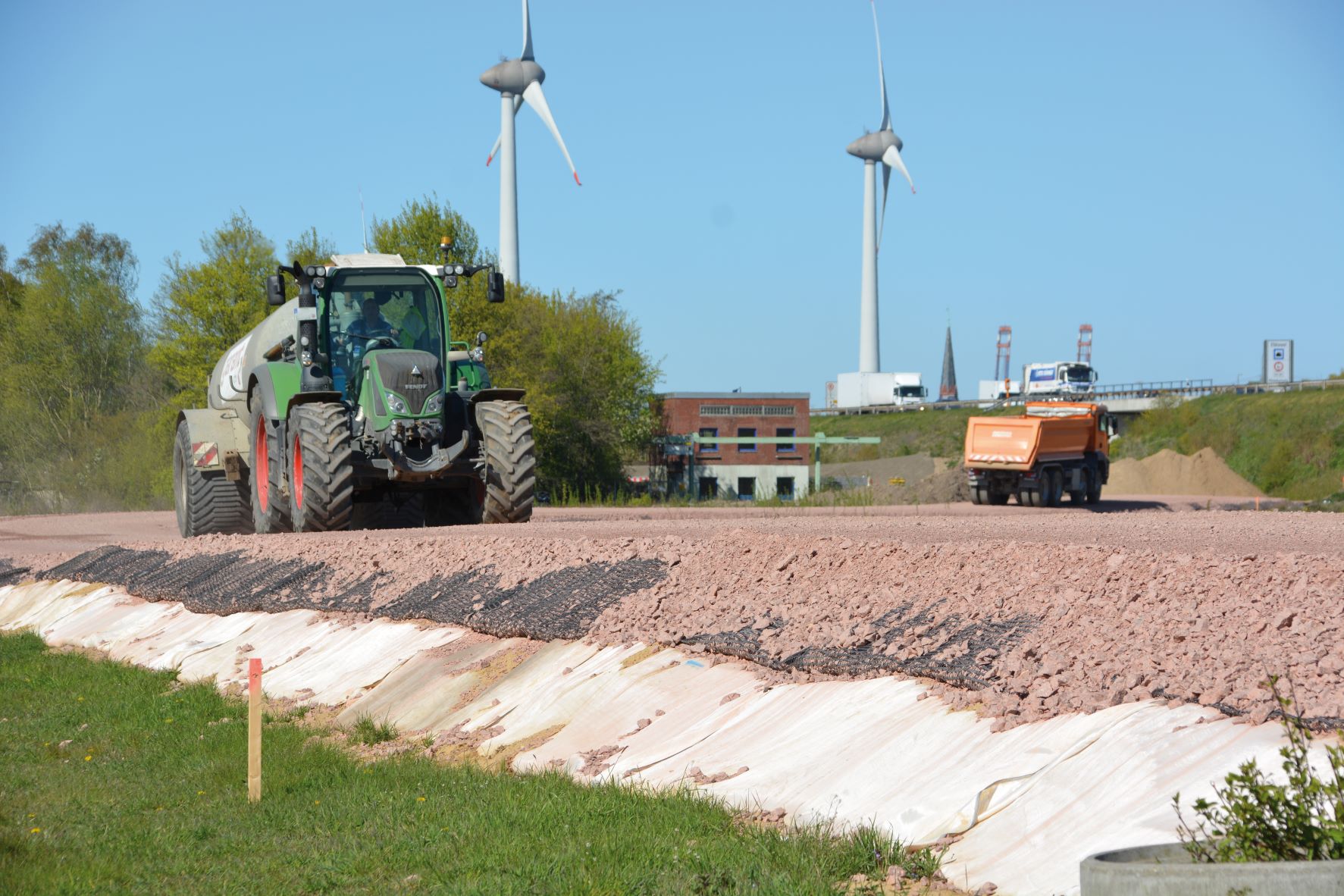

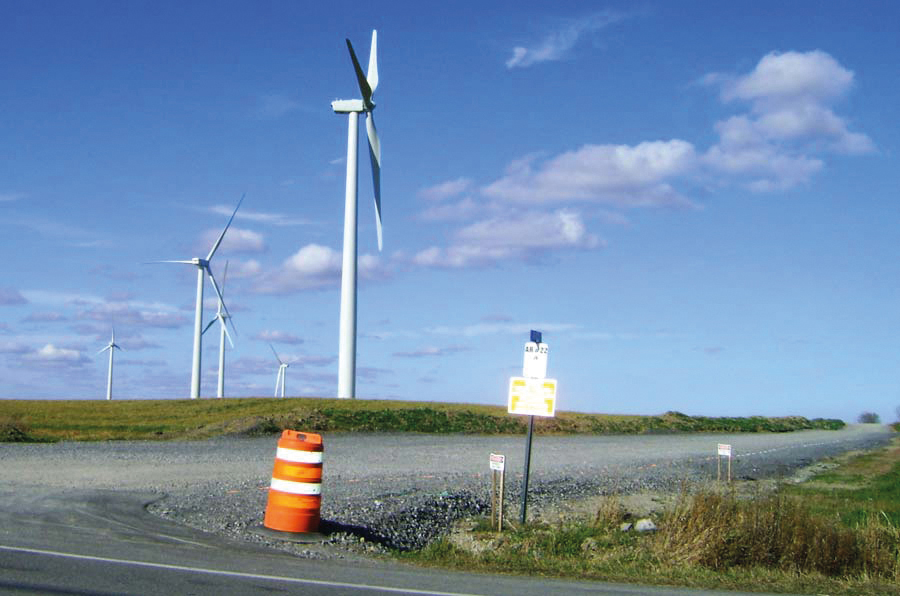

Voies d'accès aux parcs éoliens

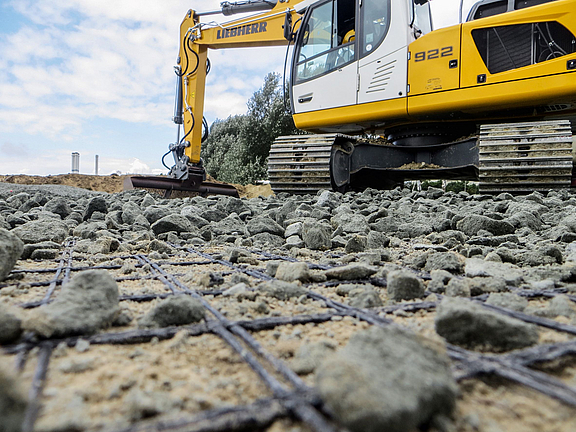

Renforcement de la couche de forme avec des géosynthétiques

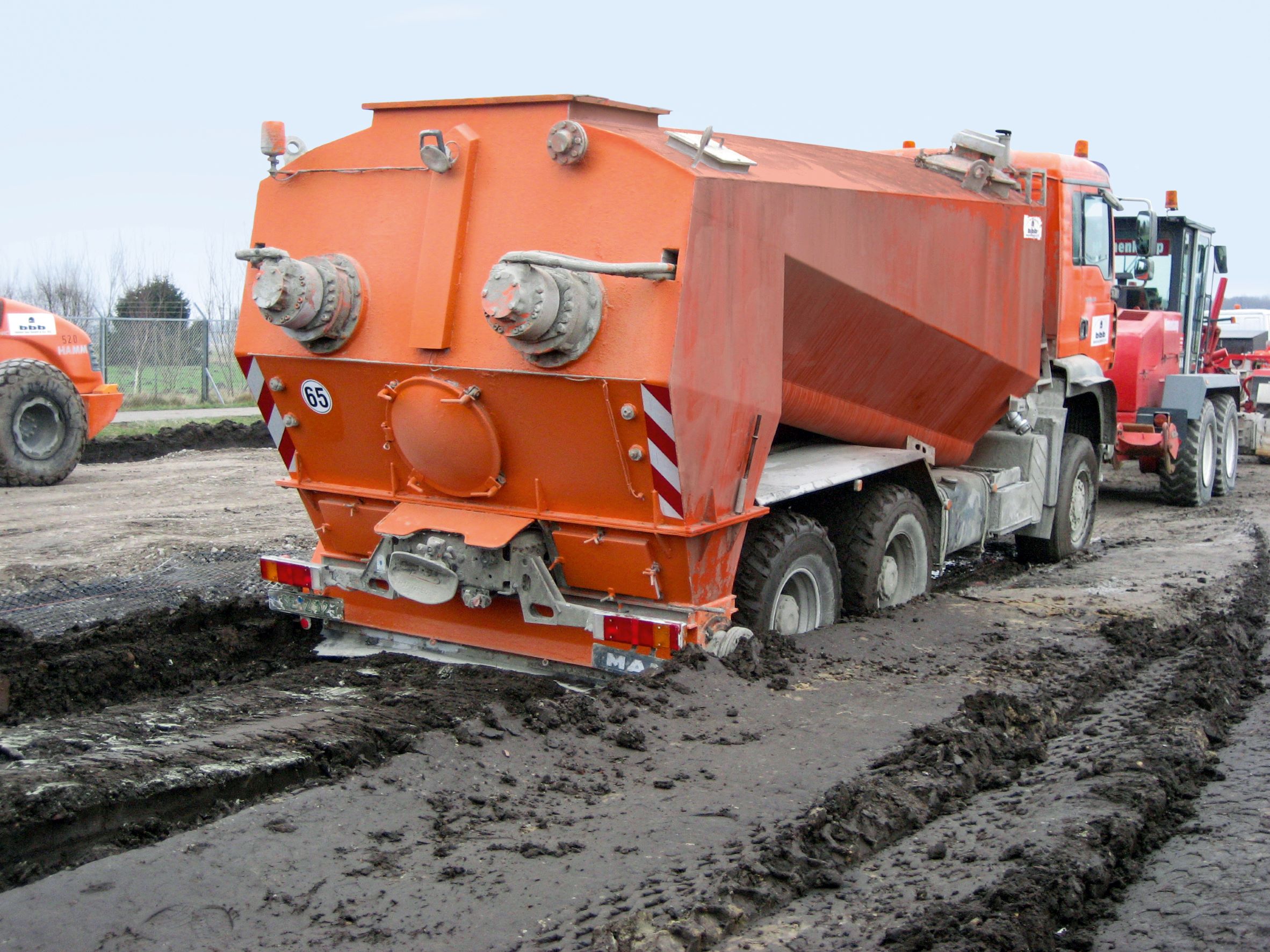

Lors de la construction d'un parc éolien, la stabilité des grues et des installations n'est pas la seule priorité : la sécurisation des voies d'accès est également primordiale. Pour acheminer les différents éléments de l'éolienne vers les sites finaux, on utilise souvent des chemins agricoles et forestiers déjà existants. Ceux-ci ne présentent souvent qu'une faible capacité de charge et ne sont pas adaptés au passage de lourds véhicules de construction et de transport. Nos géogrilles et géotextiles peuvent être utilisés partout où un renforcement temporaire ou permanent de la couche de forme est nécessaire. L'utilisation de géosynthétiques permet d'augmenter la capacité portante et de garantir la praticabilité. Comparés aux méthodes de construction conventionnelles telles que les stabilisations à la chaux ou au ciment, nos géogrilles Basetrac et Fortrac sont très économiques, durables et extrêmement résistantes. Grâce à leur robustesse, elles peuvent être facilement démontées dans le cadre d'une solution temporaire.
Objectif
- Réduction l'épaisseur de la couche de forme requise
- Eviter la perte de matériau de couche de forme
- Augmentation de la capacité portante
- Amélioration de la fluidité du trafic
- Réduction de la profondeur de l'ornière
- Impact réduit sur le sol en tant que ressource protégée

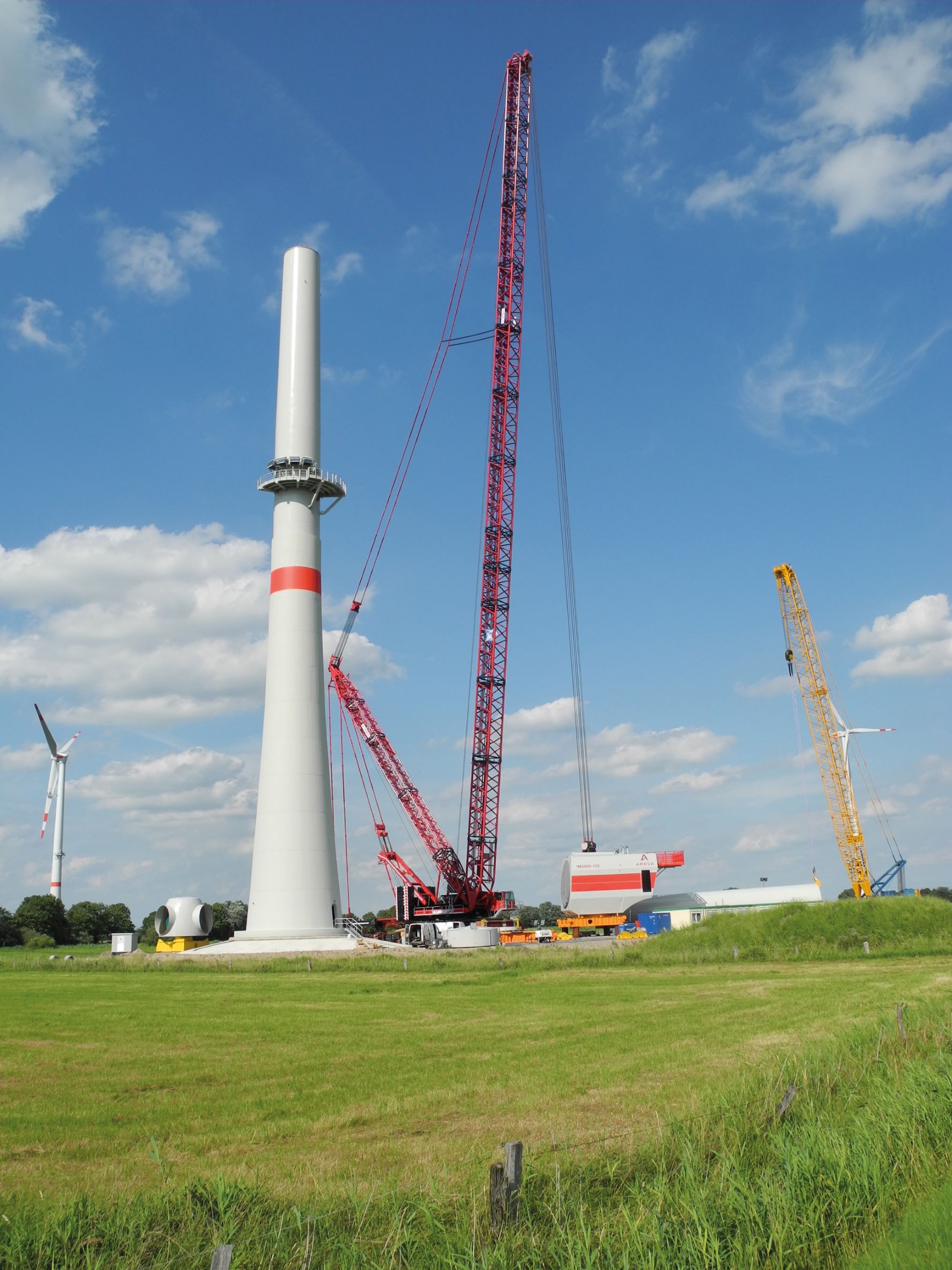

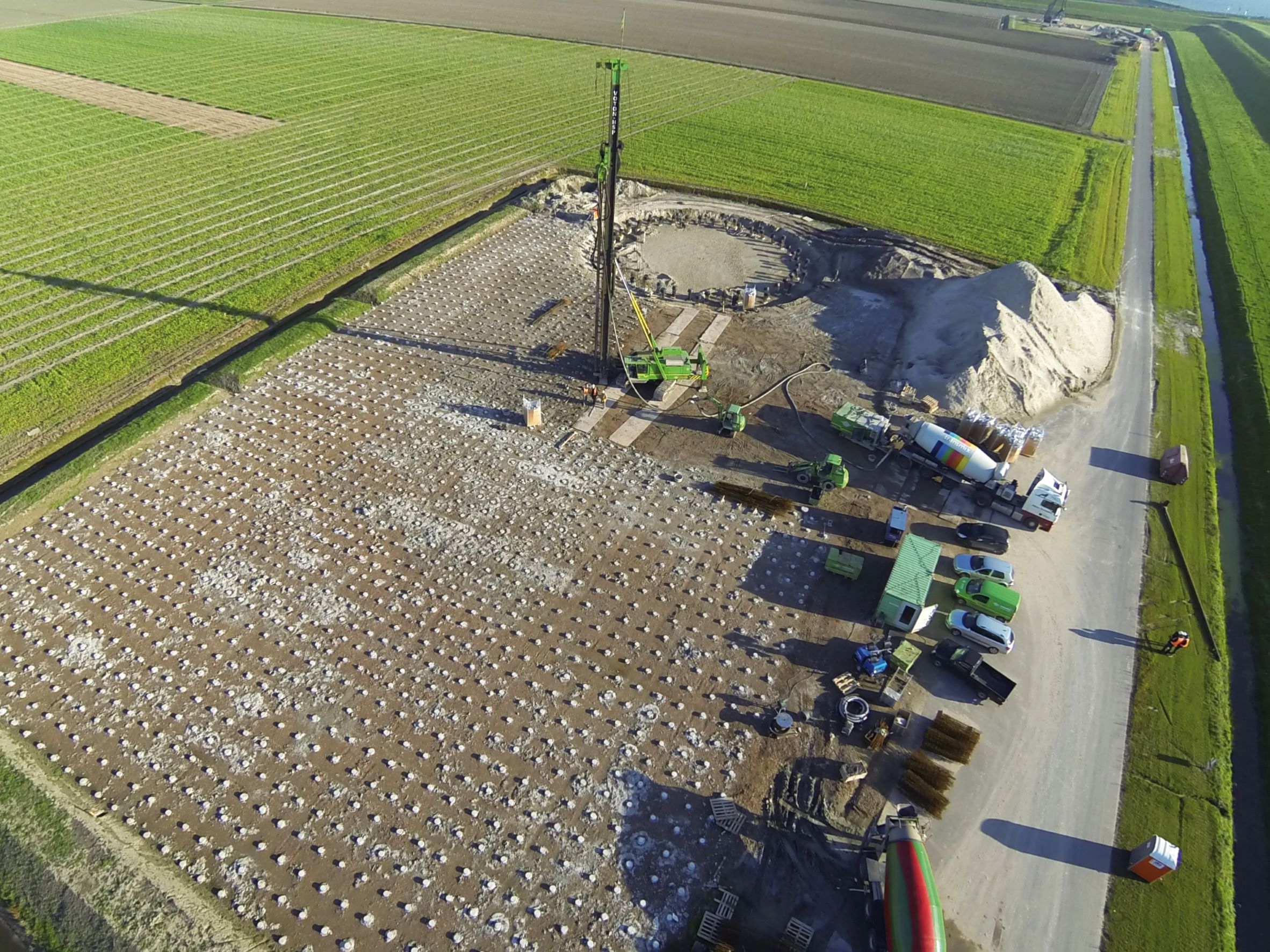

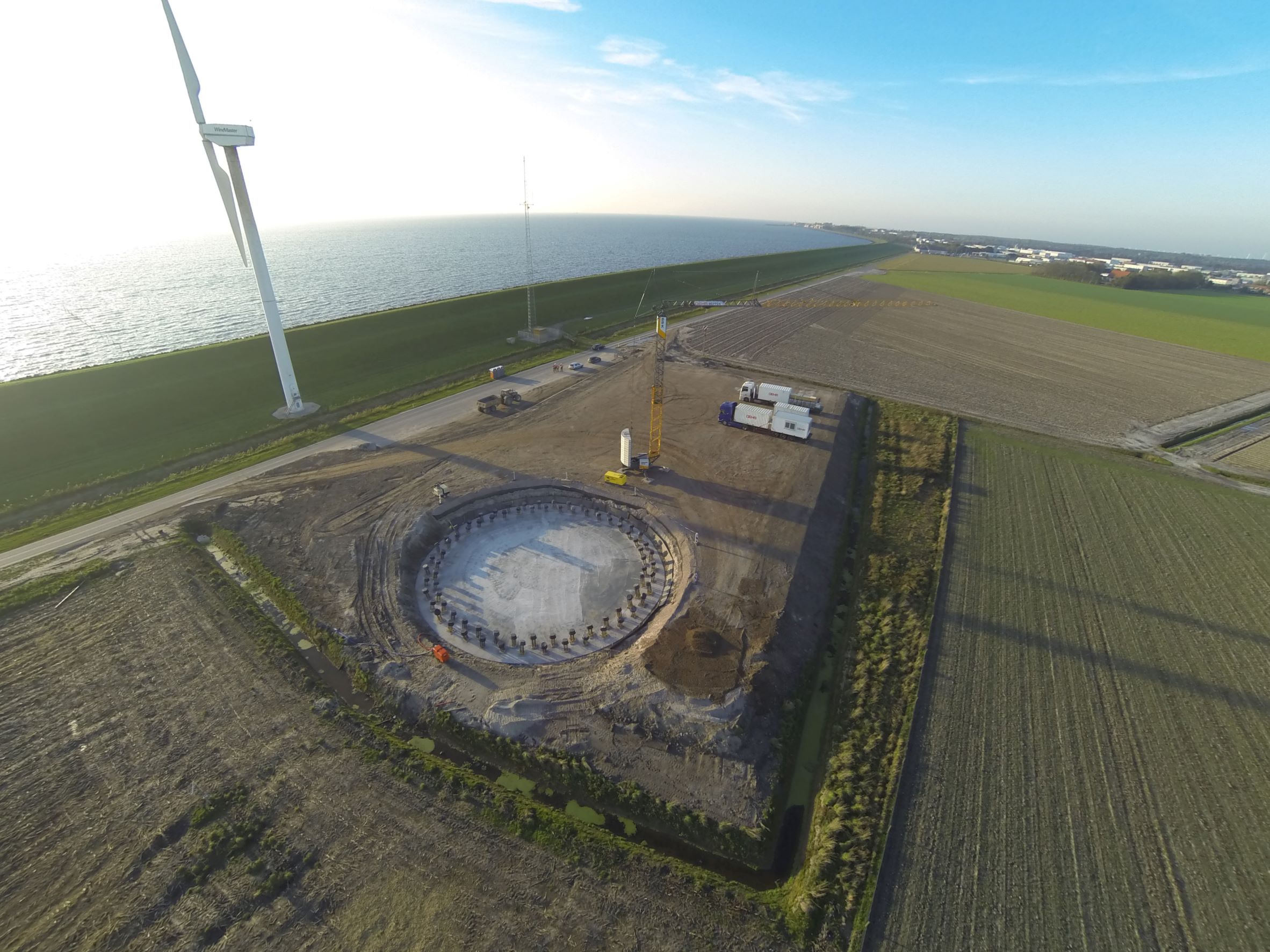

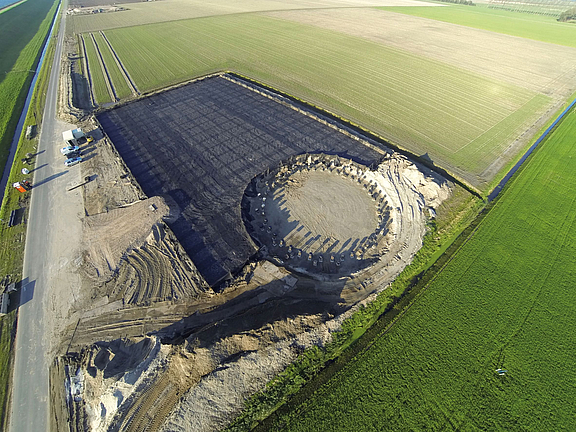

Plateformes de travail pour grues et zones d'assemblage
Renforcement géosynthétiques d'ouvrages fortement sollicités
Les zones de montage et de stationnement des grues représentent un défi majeur lors de la construction d'éoliennes. Les sites prévus pour la construction des plateformes de travail ne présentent souvent qu'une très faible capacité de charge, de sorte que la stabilité des grues et des équipements de construction lourds n'est pas garantie en raison des charges élevées et de l'action centrée. Pour respecter les normes de sécurité élevées en matière de construction de parcs éoliens, un dimensionnement géotechnique complexe est nécessaire. Dans ce contexte, le faible tassement total et la faible rotation angulaire autorisés pour les grues mobiles et sur chenilles (moins de 2 %) imposent également des exigences élevées à la planification et à l'exécution de la surface de fondation. L'utilisation de géosynthétiques en tant que renforcement horizontal permet d'améliorer considérablement la stabilité et l'aptitude à l'emploi des surfaces fortement sollicitées. La combinaison avec des fondations profondes peut encore augmenter ce résultat.
Avantages du renforcement horizontal
- Sécurité maximale grâce à des couches de renforcement à haute résistance à la traction et à faible fluage dans le sens longitudinal et transversal
- Sécurité accrue contre la rupture de base grâce à un angle de propagation de la charge plus grand et à la compensation du déficit de forces
- Compensation des conditions de sous-sol non homogènes et réduction des tassements différentiels incompatibles
- Charges verticales redistribuées à partir de la plate-forme de travail et forces d'écartement agissant vers l'extérieur

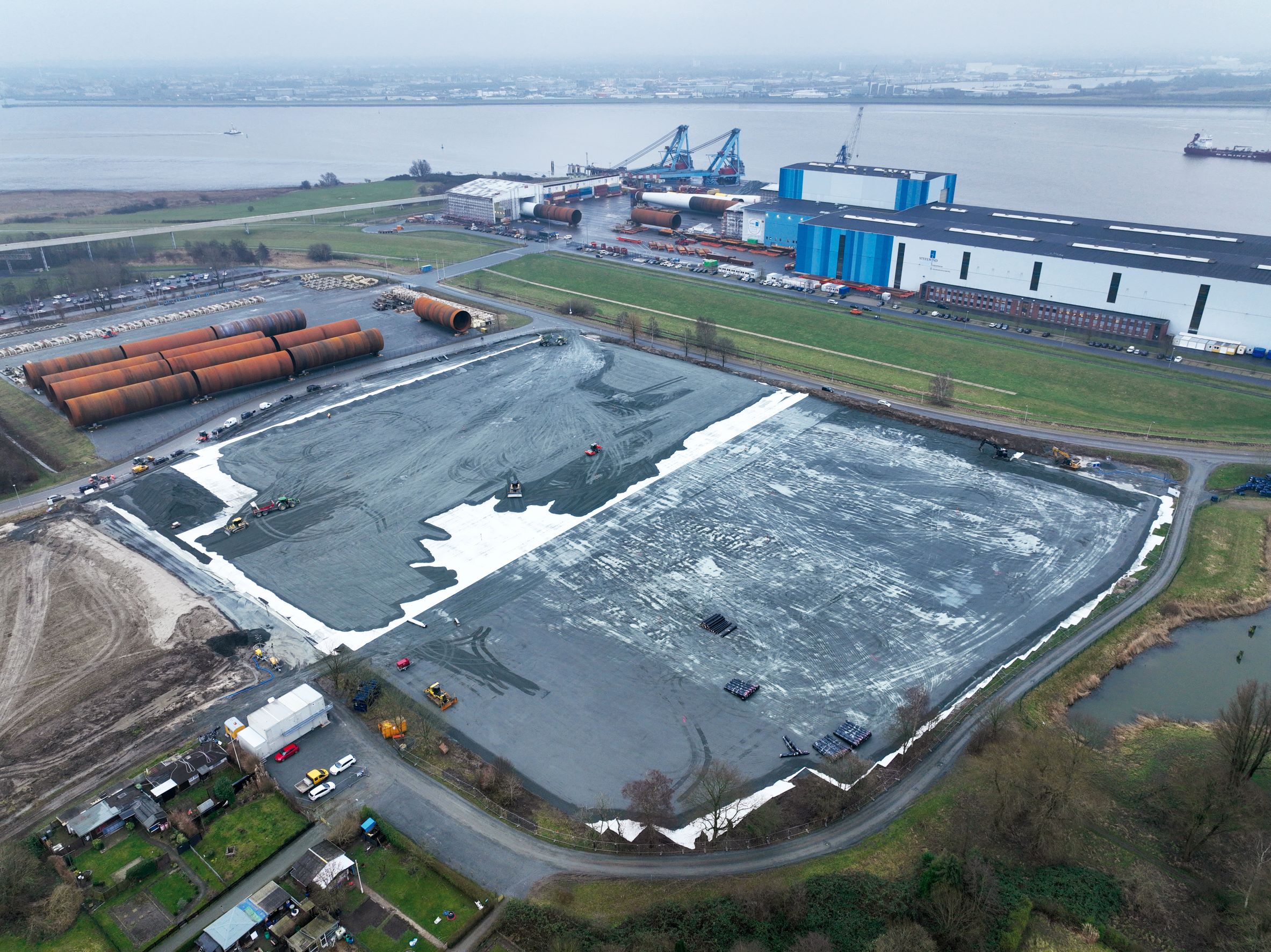

Zones de stockage et plateformes de support pour éléments lourds

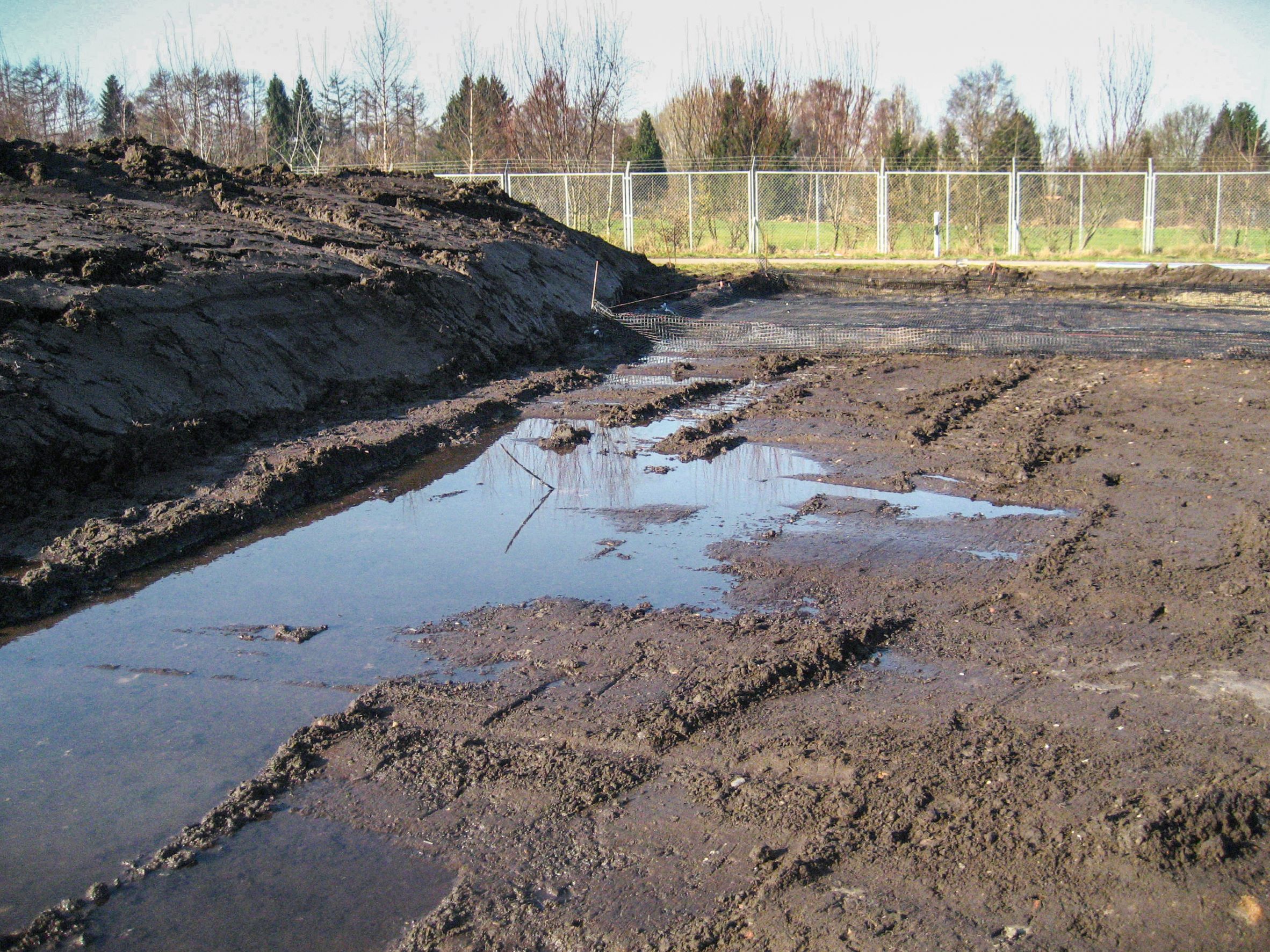

Géotextile des sols de faible portance
Outre les zones d'installation de parcs éoliens et les voies d'accès, la construction de parcs éoliens terrestres et offshore nécessite toujours des zones de stockage intermédiaires pour les composants lourds. Nos solutions géotextiles permettent d'améliorer les sols de faible portance de manière à pouvoir stocker des éléments extrêmement lourds comme les monopiles des éoliennes offshore. Le renforcement géotextile du sol remplace alors la mise en oeuvre d'une nouvelle couche de forme coûteuse ou d'autres méthodes de construction conventionnelles pour la stabilisation du sol. La plateforme support Fortrac Heavy Load offre une alternative flexible aux supports en acier et en béton. Le système composé de Géogrilles Fortrac, de tissus et de sols locaux ou de scories comme matériau de remplissage est conçu pour le stockage d'éléments de construction extrêmement lourds.
Avantages
- Stockage sûr de charges d'éléments de construction grâce à l'utilisation de produits de renforcement géotextile à haute résistance à la traction.
- Les surfaces renforcées par géotextiles peuvent être mises en charge immédiatement après leur achèvement.
- Réduction des tassements différentiels, même dans des conditions de sous-sol difficiles
- Très bonne praticabilité grâce au comportement ductile et peu déformable du système
Découvrez-en plus sur Fortrac Heavy Load
Les services HUESKER
Des méthodes de conception éprouvées et une expertise
Les prestations de service HUESKER commencent par un conseil individuel lors de la phase de planification et se terminent par une assistance lors de la réalisation sur place. Nos ingénieurs expérimentés réalisent alors des études de stabilité à l'aide de méthodes analytiques et numériques en 2D et en 3D. Nous élaborons ainsi avec vous des solutions de projet écologiques et économiques, tout en étant sûres. En savoir plus sur les services HUESKER !

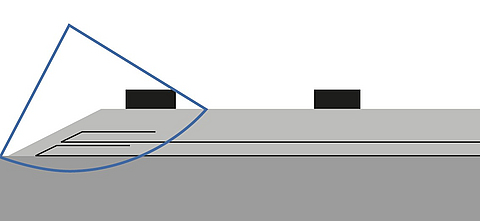

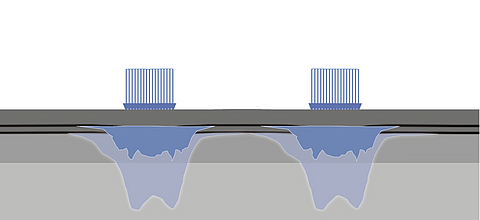

Etude des lignes de rupture au moyen de méthodes de calculs analytiques

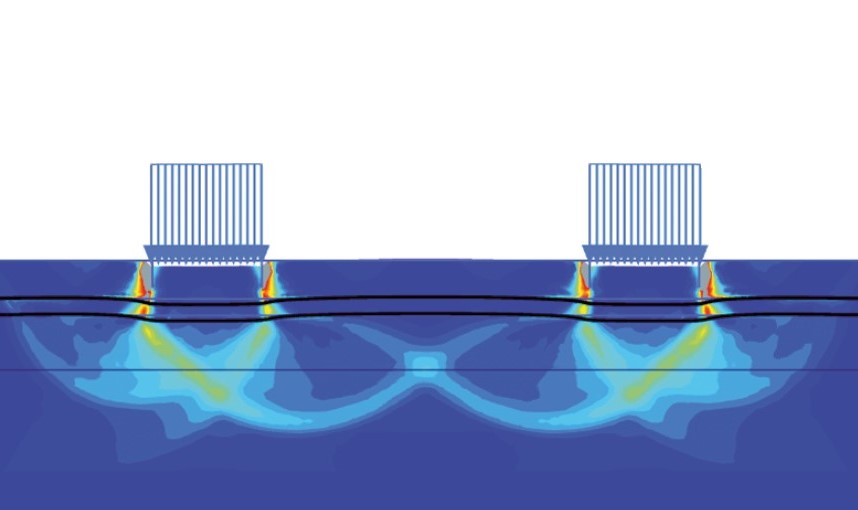

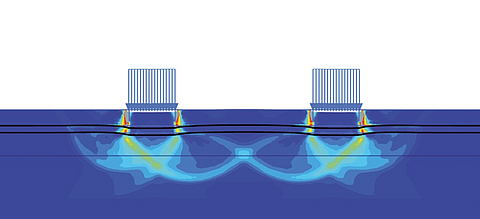

Mécanisme de rupture représenté par des contraintes de cisaillement déviatoriques (méthode des éléments finis)
Distribution de la force de traction dans les couches de renforcement horizontales (méthode des éléments finis)
Aperçu de nos services
Conseil technique et dimensionnement pour votre projet
Plans de pose individuels ainsi que schémas et instructions de montage
Transfert international de connaissances sur les solutions et les techniques des meilleures pratiques
Certificats et homologations comme par ex. BAM, BAW, BBA, IVG et SVG
Instructions de chantier et mise à disposition d'aides à la pose
Propositions de textes pour les appels d'offres
Méthode des éléments finis
Découvrez notre VideoCast sur la méthode des éléments finis
La méthode des éléments finis (FEM) est un procédé numérique utilisé pour les études de résistance et de déformation. HUESKER utilise cette méthode, entre autres, pour étudier les relations complexes entre les contraintes élevées et variables sur les surfaces de pose des grues. Notre VideoCast montre comment la méthode des éléments finis trouve son application dans l'analyse des structures renforcées par des géosynthétiques.
L'utilisation des géosynthétiques
Flexible et robuste
L'utilisation des géosynthétiques dans le renforcement des couches de forme est très variée. Nos géogrilles et géocomposites remplissent des fonctions telles que le renforcement, la séparation et la filtration, de sorte que la capacité portante de la couche de forme est augmentée et que la traficabilité est améliorée. De plus, la profondeur des ornières et l'épaisseur de la couche de forme peuvent être considérablement réduites. Les géogrilles Fortrac, les géotextiles tissés Stabilenka et Stabilenka Xtreme ainsi que le géocomposite Basetrac Duo-C sont particulièrement adaptés à l'application dans le domaine de la construction de parcs éoliens, où HUESKER s'est spécialisé dans le renforcement des voies d'accès et la création de surfaces de montage et de stationnement de grues sûres. Nos géogrilles offrent une très grande flexibilité d'assemblage que seuls les géosynthétiques flexibles possèdent.
Une bonne flexibilité se caractérise par une interaction parfaite entre les macro-, méso- et micro-dents ainsi que par une grande capacité d'adaptabilité au sol. En raison de l'augmentation de la surface de contact, le comportement ou l'interaction entre le sol et le renforcement s'améliore de manière significative.

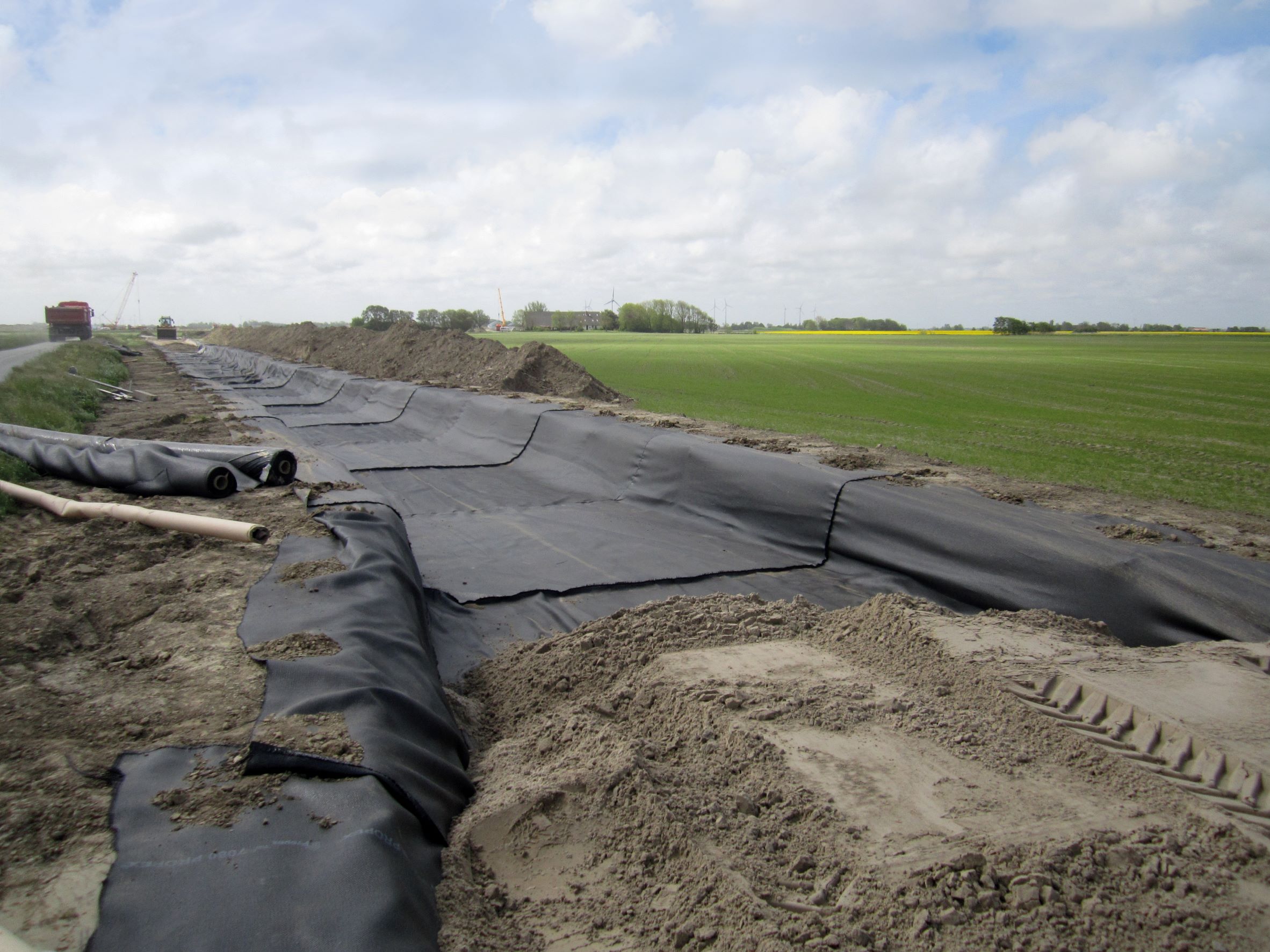

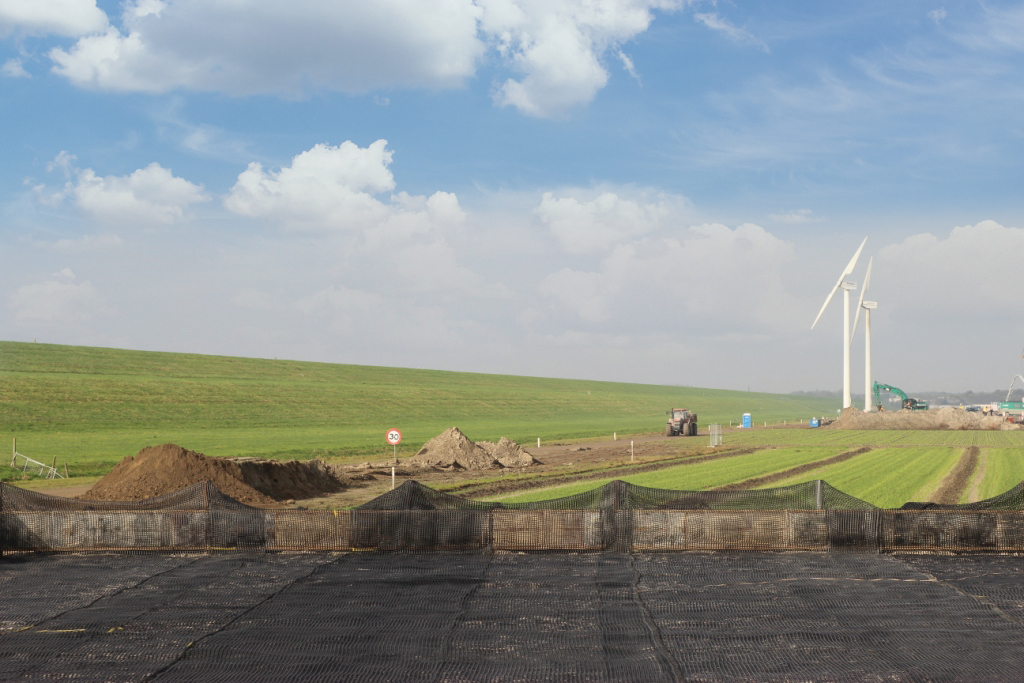

Exemples de projets

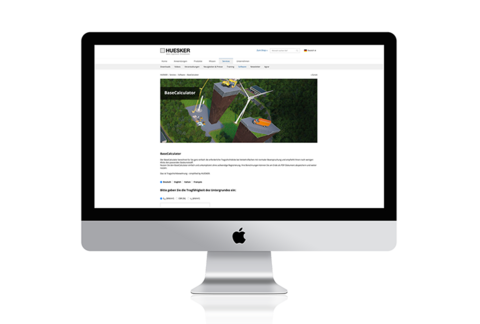

Le BaseCalculator
Le BaseCalculator disponible en ligne calcule pour vous l'épaisseur de la couche de formenécessaire pour les surfaces de circulation. En quelques clics, le logiciel vous soumet des propositions pour choisir le géosynthétique HUESKER adéquat et met à votre disposition des informations sur les économies de matériau de couche de forme. Nous vous proposons ce service gratuitement.
